一、AMR技術

AMR：各向異性磁阻

※ 靈敏度是霍爾器件的20倍以上，技術成熟可靠，制造復雜度和成本又遠遠低于GMR和TMR。

※ 由于AMR不能區分磁場的南北極，因此AMR在角度測量中只能分辨0°~180°的范圍，Magntek的創新方案已在第二代單芯片上成功實現了0°~360°的全角度測量。

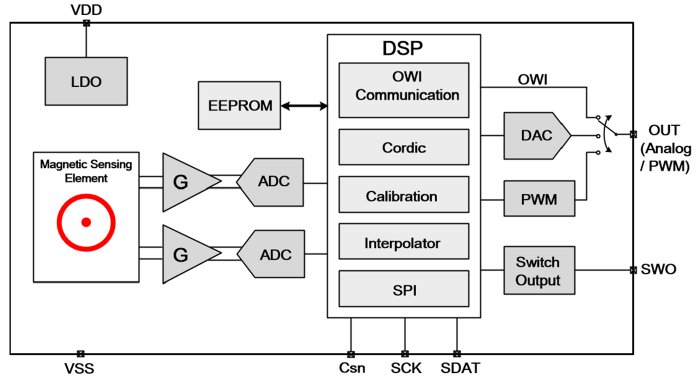

二、MT6501系統框圖

※ 無需外接器件，實現0°~360°的Analog/PWM/SWO輸出

※ 出色的過壓和反壓保護能力（電源地輸出之間耐高壓至±24V不打壞）

※ 內置12bit DAD并提供軌到軌的Analog輸出，最大可驅動330nf負載※ Analog輸出有過流保護，防止意外短路

※ Analog輸出可設置上下鉗位電壓以及輸出曲線4點編程

※ 提供了單線編程模式，方便模組用戶在應用現場編程

※ 內置EEPROM，保證1000次以上的反復擦寫

※ 提供了3線SPI通信接口

※ 提供SOP-8以及雙路的TSSOP-16封裝

三、MT6501工作原理

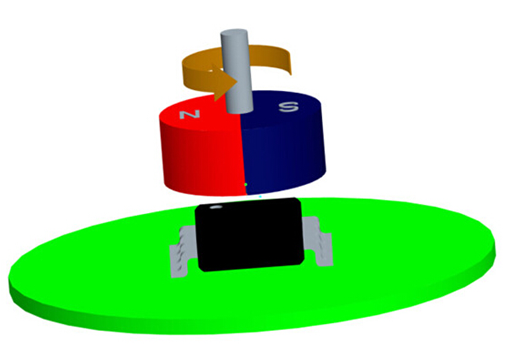

 ※     MT6501隨平行于芯片表面的磁場方向變化輸出相應的角度數據

※     確保芯片表面磁場飽和（＞300高斯）即可，不會像霍爾器件那樣磁場既不能小又不能大

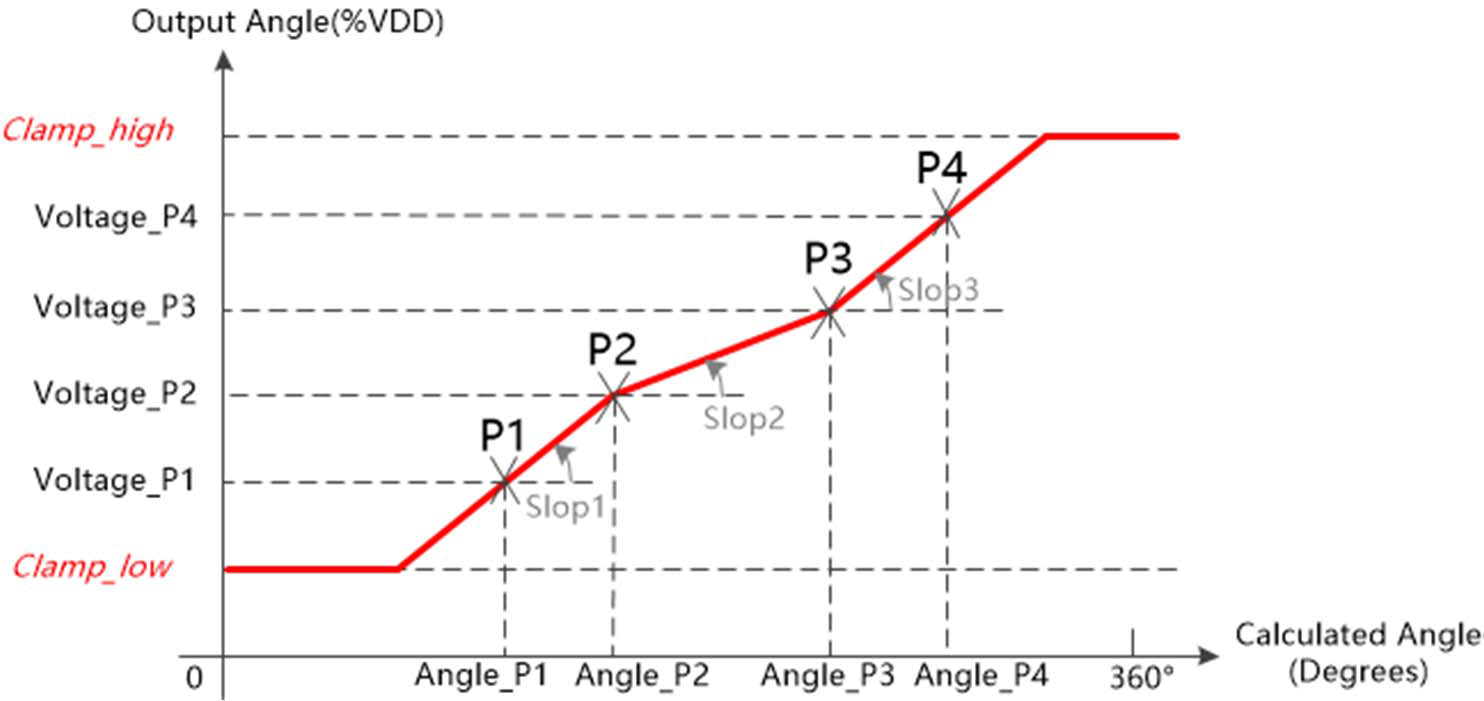

四、模擬線性輸出（Analog）

※     支持模擬輸出曲線4點編程，構成用戶需要的輸出特性

※     可設置最高、最低輸出鉗位電平

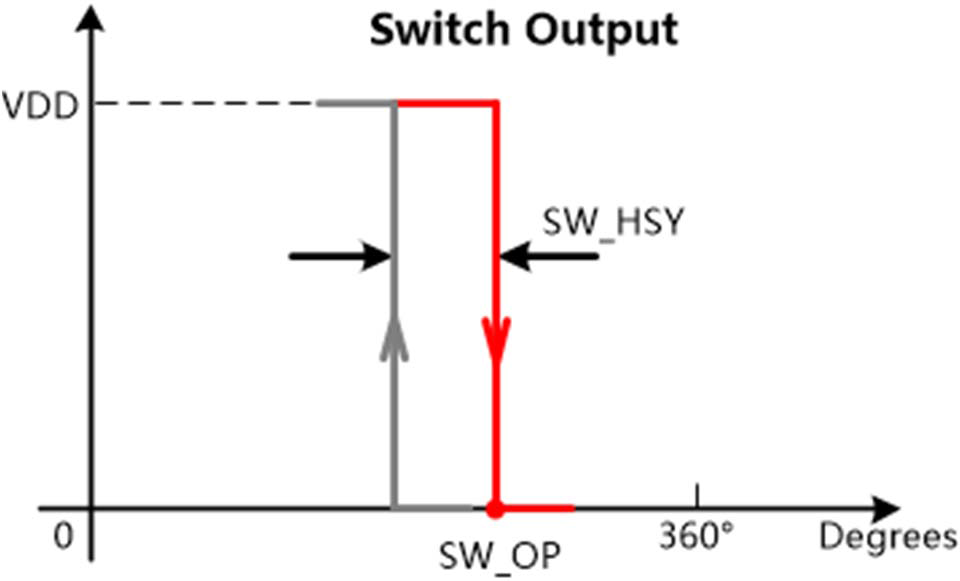

五、MT6501開關輸出（SWO）

※     開關點0°~360°任意可設置，遲滯窗口任意可設置，輸出極性任意可設置

六、和主流友商產品對比MLX90365是Melexis公司推出的模擬輸出的絕對角度位置磁感應芯片，該款芯片占據了汽車級角度控制應用市場相當?shù)姆蓊~。麥歌恩自主研發的同類型產品MT6501目前已經達到了MLX90365的同等水平，部分性能甚至已經超越了MLX90365

七、MT6501推薦應用：汽車動力系統

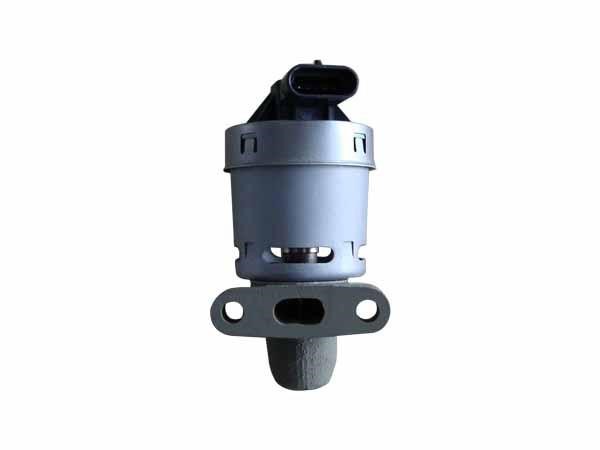

※ EGR閥

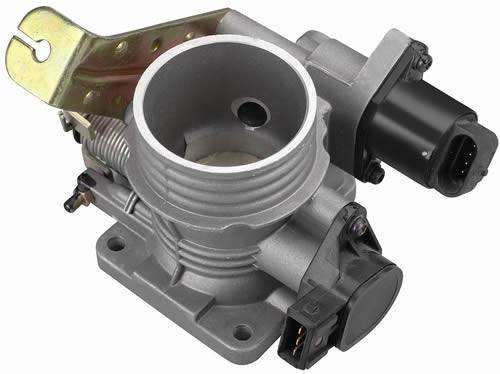

※ 節氣門

※ 油門踏板

八、TSSOP-16雙路芯片
