磁傳感器是日益增長的汽車和物聯網業務的一項關鍵使能技術！

汽車和物聯網應用將推動磁傳感器市場增長

2016年，全球磁傳感器市場規模為16.4億美元，汽車是其中最大的磁傳感器業務板塊，占據2016年整體市場50%以上的份額。如今，傳統的內燃機（ICE）車輛中使用20~30個磁傳感器。在混合動力汽車中，由于需要更多的電流傳感器，因此磁傳感器的使用數量可能上升至35個。磁傳感器在汽車中的應用包括位置和速度檢測、開關、電流傳感等，具有非接觸式測量的優點，所以非?？煽?。磁傳感器已經為汽車電氣化作出了重要貢獻，這將在未來幾年持續進行，包括動力傳動系統和輔助無刷電動機，并隨著自動駕駛汽車的可靠性需求而提升。

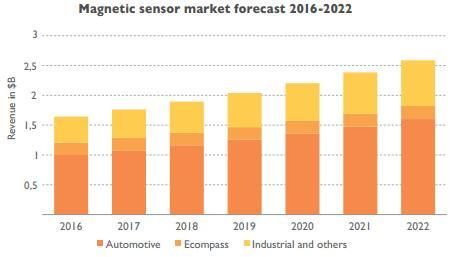

2016~2022年磁傳感器市場

我們將工業和其它領域應用作為磁傳感器的第二大業務板塊，包括工業廠房、交通運輸、家庭住宅、家用電器和消費電子等。與汽車相比，該領域非常分散，磁傳感器的產品種類繁多，每款產品產量較小，因此價格也更高。不過，與汽車類似的是，該領域的發展趨勢也將推動磁傳感器市場增長。向無刷電機和物聯網（IoT）的演變正通過為“工業4.0”或“智慧家庭”的“物（objects）”提供智能性和連接性來促進市場發展。因此，我們預計該業務將擁有兩位數的增長速度，是磁傳感器市場中最快的。

集成磁傳感器的系統及價格

由于價格快速下滑和智能手機市場飽和，電子羅盤市場經歷了數年的萎縮后保持穩定。電子羅盤集成了3軸磁傳感器，廣泛應用于智能手機中，能夠在數字地圖（如谷歌地圖、百度地圖、高德地圖）中為行人指示“東南西北”方向，并且能在衛星信號不可用的情況下，輔助GPS導航和定位。由于可穿戴設備、機器人和無人機等新應用的出現，該業務將保持較為溫和的增長趨勢。

總體而言，磁傳感器市場將以每年8%的速度增長，預計2022年將達到26億美元。本報告介紹了每個磁傳感器細分業務領域的主要驅動力和約束條件，并以美元、出貨量和晶圓數量為單位提供準確的市場預測數據。

競爭格局瞬息萬變，行業并購持續不斷

各個細分業務領域中的磁傳感器廠商各不相同，但存在一些重疊：

- 一家?guī)缀蹩煞Q為“純”磁傳感器廠商——Allegro Microsystems，領導著汽車市場，但是面臨著英飛凌（Infineon）、恩智浦（NXP）、邁來芯（Melexis）、TDK等大型半導體公司的挑戰。上述五家公司占據汽車磁傳感器市場90%以上的份額。

- 旭化成（AKM）在電子羅盤業務中占據主導地位，而雅馬哈（Yamaha）、阿爾卑斯電氣（Alps Electric）等其它日本廠商也逐漸成為其主要競爭對手。不過，近些年有中國大陸、中國臺灣和美國的新進入者，包括美新（MEMSIC）、愛盛科技（Isentek）、宇能電（Voltafield）、矽?？萍迹≦ST）、深迪半導體（Senodia）等，通過極低的銷售價格（低于0.1美元）來獲取顯著的市場份額。

- 旭化成（AKM）和Allegro Microsystems分別從電子羅盤和汽車領域進入了“工業和其它領域”。因此，他們受益于規模經濟，可為新的市場提供性能可靠且穩定供貨的產品。其它領域非常分散，混合了多種類型的公司，包括以工業為主的霍尼韋爾（Honeywell）和Diodes，以及擅長汽車或電子羅盤的廠商。不過，這些市場之間的邊界趨于模糊，電子羅盤和工業領域的廠商也試圖進入汽車領域。

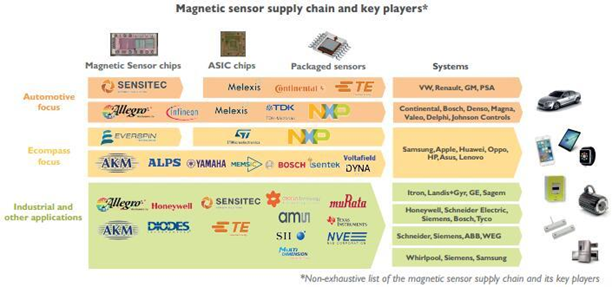

磁傳感器供應鏈和關鍵廠商

行業并購還將繼續，Micronas與TDK、恩智浦（NXP）與飛思卡爾（Freescale）絕不是終點。因此，本報告列出了潛在的收購目標。

磁阻（xMR）傳感器技術將緩慢獲得更多的市場份額隨著磁阻（xMR）技術的出現，磁傳感器的技術格局變得日益復雜。磁阻技術包括各向異性磁阻（AMR）、巨磁阻（GMR）和隧道磁阻（TMR）。磁阻技術的主要優點是靈敏度高，因此主要用于位置檢測，特別是精確的角度測量。

大多數的大型霍爾傳感器廠商已經將磁阻技術引入到他們的產品組合中，并計劃發展這項業務，如旭化成（AKM）、英飛凌（Infineon）、Allegro Microsystems、邁來芯（Melexis）、TDK、Diodes和霍尼韋爾（Honeywell）。因此，我們預計磁阻技術的市場份額將從2016年的27%上升至2022年的33%。磁阻技術的應用速度較為緩慢，因?yàn)樗鼈兺ǔＶ槐恍碌膽?yīng)用或項目“采納”?；魻柤夹g(shù)依然有很強的“生命力”，尤其在成本方面具有非常強的優勢，并將繼續作為許多應用的首選。磁阻技術的生產制造策略各不相同：（1）自己內部生產制造，如英飛凌（Infineon）、Allegro Microsystems、TDK和霍尼韋爾（Honeywell）；（2）生產外包，如邁來芯（Melexis）和亞德諾半導體（ADI）；（3）知識產權（IP）許可，如恩智浦（NXP）和Crocus Technology之間的合作。像半導體行業一樣，技術趨勢將進一步推動磁傳感器小型化和集成化。

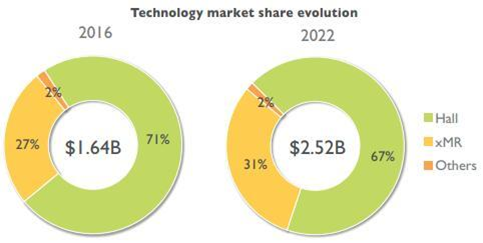

不同磁傳感器技術的市場份額

本報告分析了主要的磁傳感器技術，包括霍爾、AMR、GMR、TMR、磁通門、磁感應（Magneto Inductive）、超導量子干涉儀（SQUID）等。我們介紹了每種技術原理，并給出了它們的主要市場規模及應用。

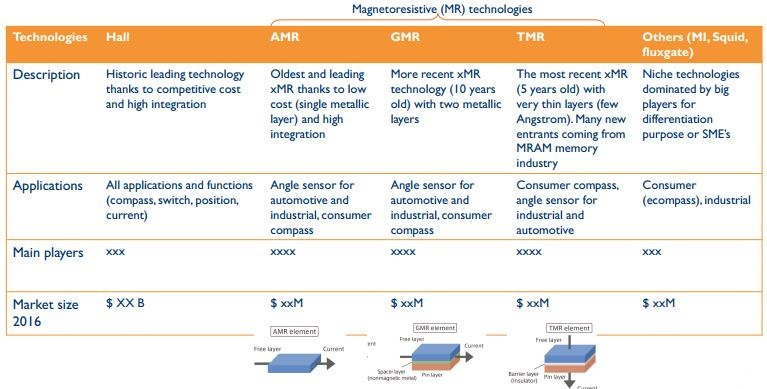

磁傳感器技術分類
